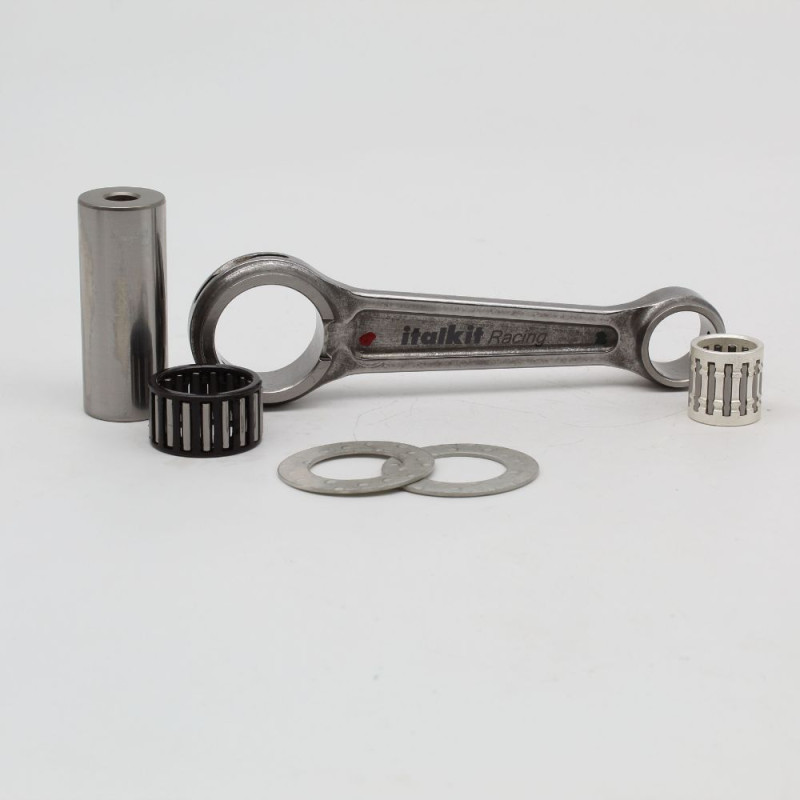

ITALKIT Pleuelsatz für KTM SX 125, SX 150 und HUSQVARNA TC 150 2016-2023

Der Pleuelsatz ITALKIT BC.8714R ist für KTM SX 125, SX 150 und HUSQVARNA TC 150 von 2016 bis 2023 ausgelegt. Das Pleuel verbindet Kolben und Kurbelwelle und muss die heftigsten Kräfte im Motor aushalten. Das Lager am Pleuelfuß und der Hubzapfen verschleißen mit den Stunden: Spiel am Pleuelfuß kündigt einen Schaden an, der den ganzen Motor zerstören kann.

Technische Daten

• Marke: ITALKIT
• Herstellernummer: BC.8714R
• Pleuellänge (Mitte-Mitte): 110 mm
• Bohrung Pleuelauge oben: 19 mm
• Bohrung Pleuelauge unten: 28 mm
• Breite Pleuelauge oben: 15,9 mm
• Breite Pleuelauge unten: 15,9 mm
• Hubzapfendurchmesser: 22 mm
• Hubzapfenlänge: 56 mm
• Nadellager Pleuelauge oben: 15x19x20 mm
• Nadellager Pleuelauge unten: 22x28x15,7 mm
• Pleuelanlaufscheiben: 1 mm
• Motor: 2-Takt

Wann wechseln?

• Senkrechtes Spiel am Pleuelfuß im oberen Totpunkt.
• Axialspiel außerhalb der Toleranz, Anlauffarben (Blaufärbung).
• Vibrationen und dumpfes Geräusch aus dem unteren Motorbereich.

Bei der Revision des unteren Motorbereichs, in den Intervallen laut Wartungshandbuch und sofort, sobald am Pleuelfuß Spiel auftritt.

Einbautipps

1. Für den Pleuelwechsel muss die Kurbelwelle ausgepresst und anschließend neu ausgerichtet werden: Mit der Messuhr wird die Rundlaufabweichung geprüft, also die am Wellenende gemessene Abweichung im Rundlauf, die höchstens einige Hundertstelmillimeter betragen darf. Überlassen Sie diese Arbeit einer entsprechend ausgestatteten Werkstatt, wenn Sie keine Presse und keinen Zentrierbock haben.
2. Wechseln Sie gleichzeitig die Kurbelwellenlager und -Simmerringe.
3. Prüfen Sie nach dem Zusammenbau das Axialspiel am Pleuelfuß.
4. Schließen Sie den Motor mit einem Motor-Komplettdichtsatz und ziehen Sie alles mit dem vom Hersteller vorgeschriebenen Drehmoment an.
5. Prüfen Sie die Getriebelager, füllen Sie dann frisches Öl ein und setzen Sie eine neue Zündkerze ein.

Ersatzteile und passendes Zubehör

• Kurbelwellenlager und Simmerringe : Auswahl ansehen
• Motordichtsatz komplett : TECNIUM
• Getriebelager : HOT RODS TBK0018 · HOT RODS TBK0102
• 2-Takt-Öl : LIQUI MOLY 1 L · LIQUI MOLY 4 L
• Zündkerze : NGK 2707 · NGK 4492

Häufige Fragen

Kann man das Pleuel selbst einbauen?
Ja, wenn Sie eine Presse und einen Zentrierbock für die Kurbelwelle haben; andernfalls übernimmt das eine Motorenwerkstatt.

Was braucht man zusätzlich?
Den Kurbelwellenlager- und Dichtungssatz, den Motor-Komplettdichtsatz, bei Bedarf die Getriebelager, Motoröl und eine Zündkerze.

Kompatibilität

Prüfen Sie vor der Bestellung das genaue Modell und Baujahr Ihres Motorrads in der Liste unten.

Passend für:
HUSQVARNA TC 150 2023
HUSQVARNA TC 150 2022
HUSQVARNA TC 150 2021
HUSQVARNA TC 150 2020
HUSQVARNA TC 150 2019
HUSQVARNA TC 150 2018
HUSQVARNA TC 150 2017
HUSQVARNA TC 150 2016
KTM SX 125 2023
KTM SX 125 2022
KTM SX 125 2021
KTM SX 125 2020
KTM SX 125 2019
KTM SX 125 2018
KTM SX 125 2017
KTM SX 125 2016
KTM SX 150 2022
KTM SX 150 2021
KTM SX 150 2020
KTM SX 150 2019
KTM SX 150 2018
KTM SX 150 2017
KTM SX 150 2016
