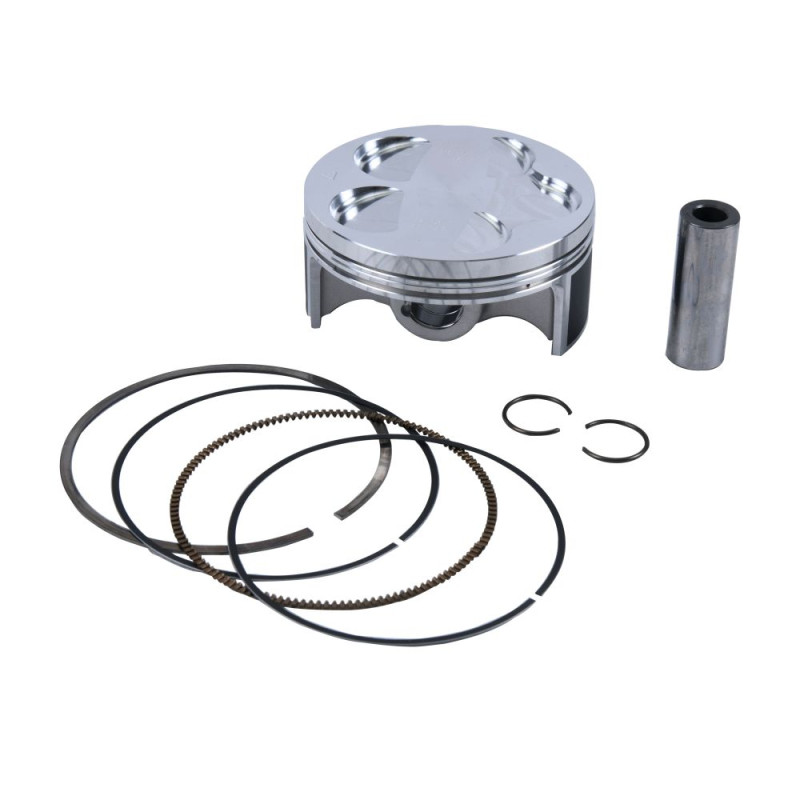

VERTEX Schmiedekolben für YAMAHA WRF 250, YZF 250 2005-2014

Das Schmiedekolben VERTEX (Ø 79,96 bis 79,97 mm je nach Klasse) ersetzt das Originalteil an folgenden Modellen: YAMAHA WRF 250, YZF 250 von 2005 bis 2014. Der Kolben nimmt jede Verbrennung auf und gibt sie an das Pleuel weiter. Geschmiedet statt gegossen ist er widerstandsfähiger gegen Temperaturschocks und hohe Drehzahlen: ein Plus für Motoren, die im Rennbetrieb oder getunt hart gefordert werden.

Technische Daten

• Marke: VERTEX
• Herstellernummern: 23129A, 23129B
• Motor: 4-Takt
• Verdichtung: 13,5:1
• Kolbendurchmesser: A = 79,96 mm, B = 79,97 mm
• Erhältliche Ausführungen: A: Ref. 23129A; B: Ref. 23129B

Die richtige Klasse wählen

Die Buchstaben A, B, C … stehen für sehr eng beieinanderliegende Durchmesserklassen im Abstand von einem Hundertstelmillimeter. Messen Sie die Zylinderbohrung mit dem Innenmessgerät (Durchmesser, Unrundheit und Konizität) und wählen Sie die Klasse, die das vom Hersteller vorgeschriebene Spiel zwischen Kolben und Zylinder ergibt. In der Regel gehört Klasse A in einen neuen oder überholten Zylinder, Klasse B in einen bereits eingelaufenen. Ein Zylinder mit Riefen oder außerhalb der Maße wird überholt: Seinen Verschleiß gleicht man nicht mit einer größeren Klasse aus.

Wann wechseln?

• Leistungsverlust, müder Durchzug, schlechteres Anspringen: Die Kompression lässt nach.
• Immer deutlicheres Kolbenklappern bei kaltem Motor.
• Beim Zerlegen: senkrechte Riefen am Kolbenhemd, festgebackene oder verschlissene Kolbenringe, dicke Ölkohleschicht auf dem Kolbenboden.
• Beim Viertakter: Ölverbrauch, blauer Rauch und verrußte Zündkerze.

Wechseln Sie den Kolben nach den Vorgaben im Wartungshandbuch Ihres Motorrads, im Rennbetrieb früher, und sofort, sobald diese Symptome auftreten. Als Richtwert von Cross-Mania gelten 30 bis 60 Betriebsstunden, je nachdem, ob Sie Rennen fahren oder in der Freizeit unterwegs sind. Vermessen Sie dabei immer auch den Zylinder: Ein neuer Kolben in einem unrunden Zylinder hält nicht lange.

Einbautipps

1. Reinigen und prüfen Sie den Zylinder: Durchmesser, Unrundheit, Konizität und Zustand der Beschichtung.
2. Prüfen Sie das Stoßspiel jedes Kolbenrings im Zylinder anhand der Werte aus dem Handbuch oder der Anleitung des Herstellers.
3. Montieren Sie die Kolbenringe mit der Markierung nach oben und mit versetzten Ringstößen; die Enden des Ölabstreifrings dürfen nie übereinanderliegen.
4. Setzen Sie den Kolben gemäß seinem Pfeil ein (zur Auslassseite), ölen Sie Kolbenbolzen und Pleuelauge und setzen Sie dann die Clips ein, ohne sie zu verbiegen, mit der Öffnung gegenüber der Aussparung. Ein Clip, der einmal herausgesprungen ist, wird durch neue Kolbenbolzensicherungen ersetzt, niemals wiederverwendet.
5. Bauen Sie mit einem neuen Topend-Dichtsatz zusammen und ziehen Sie den Zylinderkopf über Kreuz mit dem vom Hersteller vorgeschriebenen Drehmoment an.
6. Füllen Sie Kühlflüssigkeit auf, setzen Sie eine neue Zündkerze ein und machen Sie einen Ölwechsel mit frischem Motoröl und neuem Filter.
7. Fahren Sie den Motor ein: sanft warmfahren, mit wechselnden Drehzahlen und in der ersten Stunde ohne längere Volllast.

Warum VERTEX?

Vertex wurde 1953 in Italien als Werkstatt für Teile von Landmaschinenmotoren gegründet und fertigt heute seine gesamte Produktion in Cadelbosco Sopra bei Reggio Emilia auf CNC-Maschinen. Seit 1996 ist Vertex offizieller Erstausrüster für Kolben bei KTM: Seine Kolben sind serienmäßig in vielen KTM-, Husqvarna- und GasGas-Modellen verbaut.

Ersatzteile und passendes Zubehör

• Kolbenringe : VERTEX · ATHENA
• Kolbenbolzen : ATHENA
• Kolbenbolzensicherungen : WISECO
• Topend-Dichtsatz : CENTAURO · MOOSE
• Zündkerze : NGK
• Kühlflüssigkeit : LIQUI MOLY 1 L · TWIN AIR
• 4-Takt-Motoröl : LIQUI MOLY 10W40 1 L · MOTUL 10W50

Häufige Fragen

Wird der Kolben komplett geliefert?
Ja: Kolben, Kolbenbolzen, Clips und Kolbenring(e). Den Topend-Dichtsatz müssen Sie separat einplanen, denn eine Zylinderkopf- oder Zylinderfußdichtung wird nie wiederverwendet.

Welche Ausführung bestellen?
Messen Sie Ihren Zylinder: A, B entsprechen unterschiedlichen tatsächlichen Durchmessern (79,96 bis 79,97 mm). Die Klasse richtet sich nach dem vom Hersteller vorgeschriebenen Kolbeneinbauspiel.

Kann man später nur die Kolbenringe wechseln?
Ja, solange Kolben und Zylinder innerhalb ihrer Toleranzen liegen. Die Ersatz-Kolbenringe gibt es einzeln, ebenso den Kolbenbolzen und die Clips.

Kompatibilität

Prüfen Sie vor der Bestellung das genaue Modell und Baujahr Ihres Motorrads in der Liste unten.

Passend für:
YAMAHA WRF 250 2014
YAMAHA WRF 250 2013
YAMAHA WRF 250 2012
YAMAHA WRF 250 2011
YAMAHA WRF 250 2010
YAMAHA WRF 250 2009
YAMAHA WRF 250 2008
YAMAHA WRF 250 2007
YAMAHA WRF 250 2006
YAMAHA WRF 250 2005
YAMAHA YZF 250 2013
YAMAHA YZF 250 2012
YAMAHA YZF 250 2011
YAMAHA YZF 250 2010
YAMAHA YZF 250 2009
YAMAHA YZF 250 2008
YAMAHA YZF 250 2007
YAMAHA YZF 250 2006
YAMAHA YZF 250 2005
