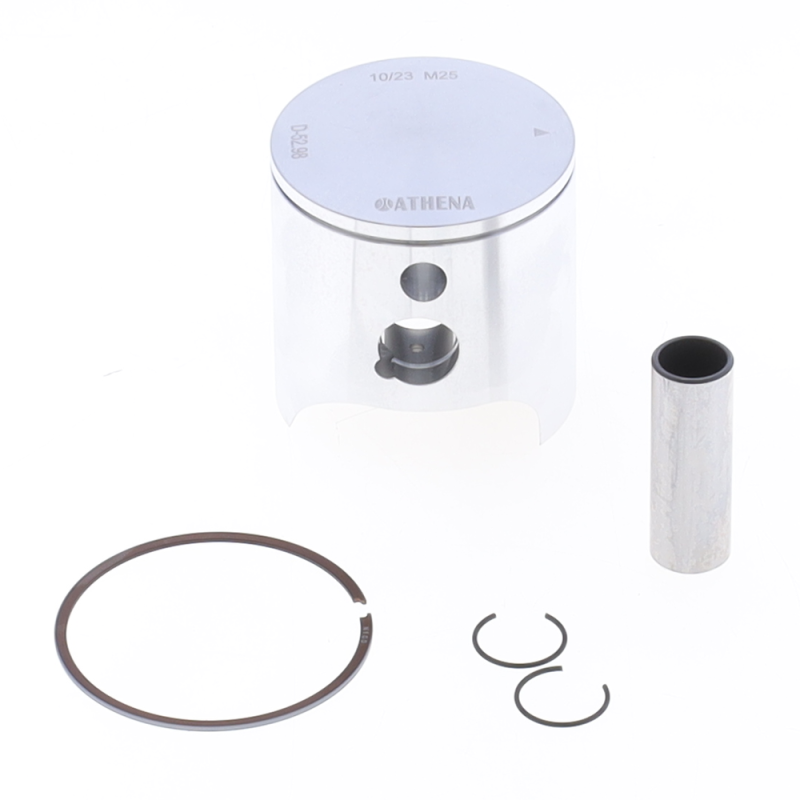

ATHENA Racing Schmiedekolben für ATHENA-Zylinder für YAMAHA YZ 85 2002-2026

Das Schmiedekolben ATHENA Racing (Ø 52,96 bis 52,98 mm je nach Klasse) ist für YAMAHA YZ 85 von 2002 bis 2026 ausgelegt. Ein Schmiedekolben entsteht, indem ein Aluminiumrohling heiß unter einer Presse umgeformt wird, statt das Metall in eine Form zu gießen. Das Material ist dichter und fester: Der Kolben verträgt hohe Drehzahlen und Hitze besser und ist deshalb die erste Wahl für Rennmotoren.

Die Vorteile

• Aluminiumlegierung mit hohem Siliziumanteil, im Rückwärts-Fließpressverfahren geschmiedet.
• CNC-bearbeitet mit einer Toleranz unter 0,01 mm, auf dem Prüfstand und auf der Strecke getestet.
• Kolbenringe aus japanischer Fertigung, PVD- oder chromnitridbeschichtet.
• Geliefert mit Kolbenbolzen, Sicherungsclips und Kolbenring(en).

Technische Daten

• Marke: ATHENA
• Herstellernummern: S5F05300001B, S5F05300001C, S5F05300001D
• Motor: 2-Takt
• Kolbendurchmesser: B = 52,96 mm, C = 52,97 mm, D = 52,98 mm
• Erhältliche Ausführungen: B: Ref. S5F05300001B; C: Ref. S5F05300001C; D: Ref. S5F05300001D

Die richtige Klasse wählen

Die Buchstaben A, B, C … stehen für sehr eng beieinanderliegende Durchmesserklassen im Abstand von einem Hundertstelmillimeter. Messen Sie die Zylinderbohrung mit dem Innenmessgerät (Durchmesser, Unrundheit und Konizität) und wählen Sie die Klasse, die das vom Hersteller vorgeschriebene Spiel zwischen Kolben und Zylinder ergibt. In der Regel gehört Klasse A in einen neuen oder überholten Zylinder, Klasse B in einen bereits eingelaufenen. Ein Zylinder mit Riefen oder außerhalb der Maße wird überholt: Seinen Verschleiß gleicht man nicht mit einer größeren Klasse aus.

Wann wechseln?

• Leistungsverlust, müder Durchzug, schlechteres Anspringen: Die Kompression lässt nach.
• Immer deutlicheres Kolbenklappern bei kaltem Motor.
• Beim Zerlegen: senkrechte Riefen am Kolbenhemd, festgebackene oder verschlissene Kolbenringe, dicke Ölkohleschicht auf dem Kolbenboden.

Wechseln Sie den Kolben nach den Vorgaben im Wartungshandbuch Ihres Motorrads, im Rennbetrieb früher, und sofort, sobald diese Symptome auftreten. Als Richtwert von Cross-Mania gelten 15 bis 30 Betriebsstunden, je nachdem, ob Sie Rennen fahren oder in der Freizeit unterwegs sind. Vermessen Sie dabei immer auch den Zylinder: Ein neuer Kolben in einem unrunden Zylinder hält nicht lange.

Einbautipps

1. Reinigen und prüfen Sie den Zylinder: Durchmesser, Unrundheit, Konizität und Zustand der Beschichtung.
2. Prüfen Sie das Stoßspiel jedes Kolbenrings im Zylinder anhand der Werte aus dem Handbuch oder der Anleitung des Herstellers.
3. Montieren Sie die Kolbenringe mit der Markierung nach oben und achten Sie darauf, dass der Ringstoß genau am Sicherungsstift sitzt.
4. Prüfen Sie das Nadellager im Pleuelauge und den Kolbenbolzen: Beim geringsten Spiel, bei rauem Lauf oder wenn eine Nadel Druckstellen zeigt, wird es ersetzt.
5. Setzen Sie den Kolben gemäß seinem Pfeil ein (zur Auslassseite), ölen Sie Kolbenbolzen und Pleuelauge und setzen Sie dann die Clips ein, ohne sie zu verbiegen, mit der Öffnung gegenüber der Aussparung. Ein Clip, der einmal herausgesprungen ist, wird durch neue Kolbenbolzensicherungen ersetzt, niemals wiederverwendet.
6. Bauen Sie mit einem neuen Topend-Dichtsatz zusammen und ziehen Sie den Zylinderkopf über Kreuz mit dem vom Hersteller vorgeschriebenen Drehmoment an.
7. Füllen Sie Kühlflüssigkeit auf und setzen Sie eine neue Zündkerze ein.
8. Fahren Sie den Motor ein: sanft warmfahren, mit wechselnden Drehzahlen und in der ersten Stunde ohne längere Volllast.

Warum ATHENA?

Das italienische Unternehmen Athena, 1973 nahe Vicenza gegründet, konstruiert Dichtungen, Kolben und Zylinderkits für Motorräder. Als Erstausrüster von KTM, Ducati, Fantic, Piaggio oder Triumph und Partner der MXGP-Weltmeisterschaft entwickelt Athena seine Teile auf dem Prüfstand und auf der Strecke gemeinsam mit Rennteams.

Ersatzteile und passendes Zubehör

• ATHENA-Zylinderkit : ATHENA
• Zylinderdichtsatz : ATHENA
• Zylinderkopf und Brennraumeinsatz : ATHENA S410485308033 · ATHENA S410485308035
• Auslasssteuerung und Teile : ATHENA
• Schraubensatz für Zylinderkit : ATHENA
• Pleuelauge-Nadellager : ATHENA · PROX
• Zündkerze : NGK 6801 · NGK 3830
• Kühlflüssigkeit : LIQUI MOLY 1 L · TWIN AIR
• 2-Takt-Öl : LIQUI MOLY 1 L 3065 · LIQUI MOLY 1 L 3063

Häufige Fragen

Wird der Kolben komplett geliefert?
Ja: Kolben, Kolbenbolzen, Clips und Kolbenring(e). Den Topend-Dichtsatz müssen Sie separat einplanen, denn eine Zylinderkopf- oder Zylinderfußdichtung wird nie wiederverwendet.

Welche Ausführung bestellen?
Messen Sie Ihren Zylinder: B, C, D entsprechen unterschiedlichen tatsächlichen Durchmessern (52,96 bis 52,98 mm). Die Klasse richtet sich nach dem vom Hersteller vorgeschriebenen Kolbeneinbauspiel.

Kann man später nur die Kolbenringe wechseln?
Ja, solange Kolben und Zylinder innerhalb ihrer Toleranzen liegen. Die Ersatz-Kolbenringe gibt es einzeln, ebenso den Kolbenbolzen und die Clips.

Muss das Nadellager im Pleuelauge gewechselt werden?
Es ist nicht im Lieferumfang. Prüfen Sie es bei jedem Kolbenwechsel und ersetzen Sie das Nadellager beim geringsten Spiel oder bei rauem Lauf.

Kompatibilität

Prüfen Sie vor der Bestellung das genaue Modell und Baujahr Ihres Motorrads in der Liste unten.

Passend für:
YAMAHA YZ 85 2026
YAMAHA YZ 85 2025
YAMAHA YZ 85 2024
YAMAHA YZ 85 2023
YAMAHA YZ 85 2022
YAMAHA YZ 85 2021
YAMAHA YZ 85 2020
YAMAHA YZ 85 2019
YAMAHA YZ 85 2018
YAMAHA YZ 85 2017
YAMAHA YZ 85 2016
YAMAHA YZ 85 2015
YAMAHA YZ 85 2014
YAMAHA YZ 85 2013
YAMAHA YZ 85 2012
YAMAHA YZ 85 2011
YAMAHA YZ 85 2010
YAMAHA YZ 85 2009
YAMAHA YZ 85 2008
YAMAHA YZ 85 2007
YAMAHA YZ 85 2006
YAMAHA YZ 85 2005
YAMAHA YZ 85 2004
YAMAHA YZ 85 2003
YAMAHA YZ 85 2002
