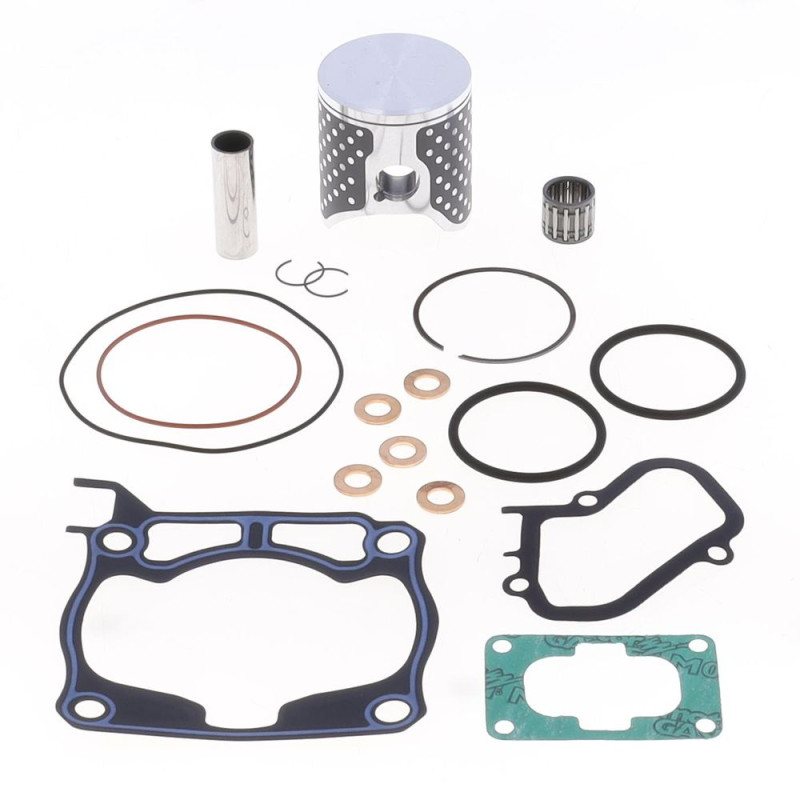

ATHENA Topend-Kit Kolben + Dichtungen für YAMAHA YZ 125 und FANTIC XE 125, XX 125 2005-2022

Das Topend-Kit mit Kolben und Dichtungen ATHENA (Ø 53,94 bis 53,97 mm je nach Klasse) ist für FANTIC XE 125, XX 125 und YAMAHA YZ 125 von 2005 bis 2022 ausgelegt. Dieses Kit enthält unter einer einzigen Artikelnummer alles, was Sie für eine Topend-Revision brauchen: den kompletten Kolben (Kolbenringe, Kolbenbolzen und Clips) und den Topend-Dichtsatz. Keine vergessene Dichtung, keine zweite Bestellung: Alles ist für denselben Motor vorgesehen.

Technische Daten

• Marke: ATHENA
• Herstellernummern: P4C0540118025A, P4C0540118025B, P4C0540118025C, P4C0540118025D
• Motor: 2-Takt
• Kolbendurchmesser: A = 53,94 mm, B = 53,95 mm, C = 53,96 mm, D = 53,97 mm
• Erhältliche Ausführungen: A: Ref. P4C0540118025A; B: Ref. P4C0540118025B; C: Ref. P4C0540118025C; D: Ref. P4C0540118025D
• Gewicht: 450 g

Die richtige Klasse wählen

Die Buchstaben A, B, C … stehen für sehr eng beieinanderliegende Durchmesserklassen im Abstand von einem Hundertstelmillimeter. Messen Sie die Zylinderbohrung mit dem Innenmessgerät (Durchmesser, Unrundheit und Konizität) und wählen Sie die Klasse, die das vom Hersteller vorgeschriebene Spiel zwischen Kolben und Zylinder ergibt. In der Regel gehört Klasse A in einen neuen oder überholten Zylinder, Klasse B in einen bereits eingelaufenen. Ein Zylinder mit Riefen oder außerhalb der Maße wird überholt: Seinen Verschleiß gleicht man nicht mit einer größeren Klasse aus.

Wann wechseln?

• Leistungsverlust, müder Durchzug, schlechteres Anspringen: Die Kompression lässt nach.
• Immer deutlicheres Kolbenklappern bei kaltem Motor.
• Beim Zerlegen: senkrechte Riefen am Kolbenhemd, festgebackene oder verschlissene Kolbenringe, dicke Ölkohleschicht auf dem Kolbenboden.

Wechseln Sie den Kolben nach den Vorgaben im Wartungshandbuch Ihres Motorrads, im Rennbetrieb früher, und sofort, sobald diese Symptome auftreten. Als Richtwert von Cross-Mania gelten 20 bis 40 Betriebsstunden, je nachdem, ob Sie Rennen fahren oder in der Freizeit unterwegs sind. Vermessen Sie dabei immer auch den Zylinder: Ein neuer Kolben in einem unrunden Zylinder hält nicht lange.

Einbautipps

1. Reinigen und prüfen Sie den Zylinder: Durchmesser, Unrundheit, Konizität und Zustand der Beschichtung.
2. Prüfen Sie das Stoßspiel jedes Kolbenrings im Zylinder anhand der Werte aus dem Handbuch oder der Anleitung des Herstellers.
3. Montieren Sie die Kolbenringe mit der Markierung nach oben und achten Sie darauf, dass der Ringstoß genau am Sicherungsstift sitzt.
4. Prüfen Sie das Nadellager im Pleuelauge und den Kolbenbolzen: Beim geringsten Spiel, bei rauem Lauf oder wenn eine Nadel Druckstellen zeigt, wird es ersetzt.
5. Setzen Sie den Kolben gemäß seinem Pfeil ein (zur Auslassseite), ölen Sie Kolbenbolzen und Pleuelauge und setzen Sie dann die Clips ein, ohne sie zu verbiegen, mit der Öffnung gegenüber der Aussparung. Ein Clip, der einmal herausgesprungen ist, wird durch neue Kolbenbolzensicherungen ersetzt, niemals wiederverwendet.
6. Verwenden Sie die mitgelieferten Dichtungen trocken und ziehen Sie den Zylinderkopf über Kreuz mit dem vom Hersteller vorgeschriebenen Drehmoment an.
7. Füllen Sie Kühlflüssigkeit auf und setzen Sie eine neue Zündkerze ein.
8. Fahren Sie den Motor ein: sanft warmfahren, mit wechselnden Drehzahlen und in der ersten Stunde ohne längere Volllast.

Warum ATHENA?

Das italienische Unternehmen Athena, 1973 nahe Vicenza gegründet, konstruiert Dichtungen, Kolben und Zylinderkits für Motorräder. Als Erstausrüster von KTM, Ducati, Fantic, Piaggio oder Triumph und Partner der MXGP-Weltmeisterschaft entwickelt Athena seine Teile auf dem Prüfstand und auf der Strecke gemeinsam mit Rennteams.

Ersatzteile und passendes Zubehör

• Kolbenringe : PROX · VERTEX
• Kolbenbolzen : VERTEX · WOSSNER
• Pleuelauge-Nadellager : HOT RODS · ATHENA
• Zündkerze : NGK 3530 · NGK 3230
• Kühlflüssigkeit : LIQUI MOLY 1 L · TWIN AIR
• 2-Takt-Öl : LIQUI MOLY 1 L · MOTUL 800 1 L

Häufige Fragen

Was ist im Kit enthalten?
Der komplette Kolben (Kolbenringe, Kolbenbolzen und Clips) und ein Topend-Dichtsatz. Das Nadellager im Pleuelauge ist nicht im Lieferumfang.

Welche Ausführung bestellen?
Messen Sie Ihren Zylinder: A, B, C, D entsprechen unterschiedlichen tatsächlichen Durchmessern (53,94 bis 53,97 mm). Die Klasse richtet sich nach dem vom Hersteller vorgeschriebenen Kolbeneinbauspiel.

Kann man später nur die Kolbenringe wechseln?
Ja, solange Kolben und Zylinder innerhalb ihrer Toleranzen liegen. Die Ersatz-Kolbenringe gibt es einzeln, ebenso den Kolbenbolzen und die Clips.

Muss das Nadellager im Pleuelauge gewechselt werden?
Es ist nicht im Lieferumfang. Prüfen Sie es bei jedem Kolbenwechsel und ersetzen Sie das Nadellager beim geringsten Spiel oder bei rauem Lauf.

Kompatibilität

Prüfen Sie vor der Bestellung das genaue Modell und Baujahr Ihres Motorrads in der Liste unten.

Passend für:
FANTIC XE 125 2022
FANTIC XE 125 2021
FANTIC XX 125 2021
YAMAHA YZ 125 2021
YAMAHA YZ 125 2020
YAMAHA YZ 125 2019
YAMAHA YZ 125 2018
YAMAHA YZ 125 2017
YAMAHA YZ 125 2016
YAMAHA YZ 125 2015
YAMAHA YZ 125 2014
YAMAHA YZ 125 2013
YAMAHA YZ 125 2012
YAMAHA YZ 125 2011
YAMAHA YZ 125 2010
YAMAHA YZ 125 2009
YAMAHA YZ 125 2008
YAMAHA YZ 125 2007
YAMAHA YZ 125 2006
YAMAHA YZ 125 2005
