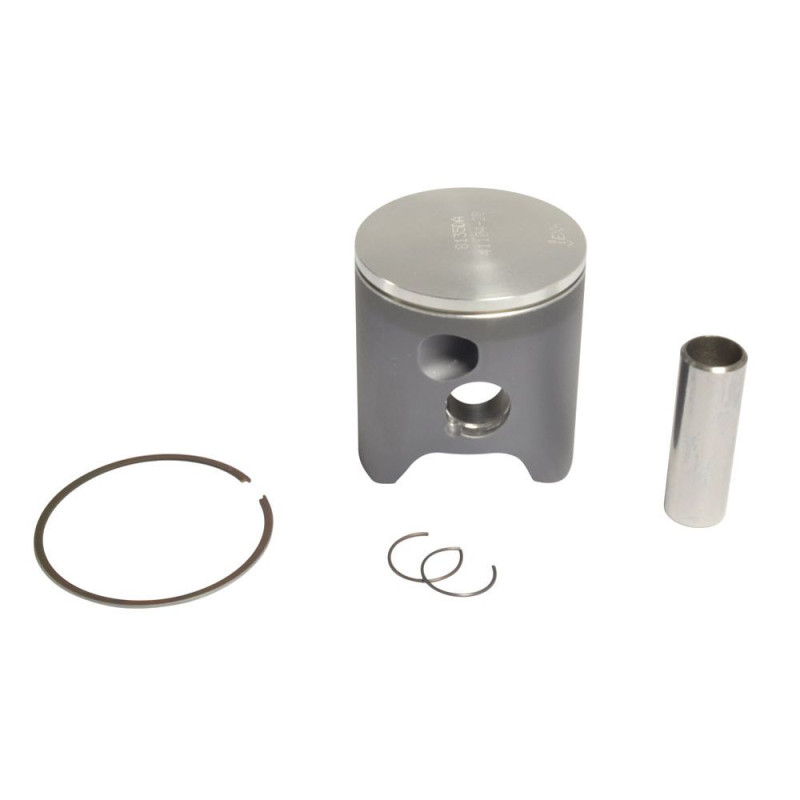

ATHENA Racing Schmiedekolben für TM RACING EN 125 2000-2005

Das Schmiedekolben ATHENA Racing (Ø 53,94 bis 53,95 mm je nach Klasse) ersetzt das Originalteil an folgenden Modellen: TM RACING EN 125 von 2000 bis 2005. Der Kolben nimmt jede Verbrennung auf und gibt sie an das Pleuel weiter. Geschmiedet statt gegossen ist er widerstandsfähiger gegen Temperaturschocks und hohe Drehzahlen: ein Plus für Motoren, die im Rennbetrieb oder getunt hart gefordert werden.

Die Vorteile

• Aluminiumlegierung mit hohem Siliziumanteil, im Rückwärts-Fließpressverfahren geschmiedet.
• CNC-bearbeitet mit einer Toleranz unter 0,01 mm, auf dem Prüfstand und auf der Strecke getestet.
• Kolbenringe aus japanischer Fertigung, PVD- oder chromnitridbeschichtet.
• Geliefert mit Kolbenbolzen, Sicherungsclips und Kolbenring(en).

Technische Daten

• Marke: ATHENA
• Herstellernummern: S4F05400019A, S4F05400019B
• Motor: 2-Takt
• Kolbendurchmesser: A = 53,94 mm, B = 53,95 mm
• Erhältliche Ausführungen: A: Ref. S4F05400019A; B: Ref. S4F05400019B
• Gewicht: 270 g

Die richtige Klasse wählen

Die Buchstaben A, B, C … stehen für sehr eng beieinanderliegende Durchmesserklassen im Abstand von einem Hundertstelmillimeter. Messen Sie die Zylinderbohrung mit dem Innenmessgerät (Durchmesser, Unrundheit und Konizität) und wählen Sie die Klasse, die das vom Hersteller vorgeschriebene Spiel zwischen Kolben und Zylinder ergibt. In der Regel gehört Klasse A in einen neuen oder überholten Zylinder, Klasse B in einen bereits eingelaufenen. Ein Zylinder mit Riefen oder außerhalb der Maße wird überholt: Seinen Verschleiß gleicht man nicht mit einer größeren Klasse aus.

Wann wechseln?

• Leistungsverlust, müder Durchzug, schlechteres Anspringen: Die Kompression lässt nach.
• Immer deutlicheres Kolbenklappern bei kaltem Motor.
• Beim Zerlegen: senkrechte Riefen am Kolbenhemd, festgebackene oder verschlissene Kolbenringe, dicke Ölkohleschicht auf dem Kolbenboden.

Wechseln Sie den Kolben nach den Vorgaben im Wartungshandbuch Ihres Motorrads, im Rennbetrieb früher, und sofort, sobald diese Symptome auftreten. Als Richtwert von Cross-Mania gelten 20 bis 40 Betriebsstunden, je nachdem, ob Sie Rennen fahren oder in der Freizeit unterwegs sind. Vermessen Sie dabei immer auch den Zylinder: Ein neuer Kolben in einem unrunden Zylinder hält nicht lange.

Einbautipps

1. Reinigen und prüfen Sie den Zylinder: Durchmesser, Unrundheit, Konizität und Zustand der Beschichtung.
2. Prüfen Sie das Stoßspiel jedes Kolbenrings im Zylinder anhand der Werte aus dem Handbuch oder der Anleitung des Herstellers.
3. Montieren Sie die Kolbenringe mit der Markierung nach oben und achten Sie darauf, dass der Ringstoß genau am Sicherungsstift sitzt.
4. Prüfen Sie das Nadellager im Pleuelauge und den Kolbenbolzen: Beim geringsten Spiel, bei rauem Lauf oder wenn eine Nadel Druckstellen zeigt, wird es ersetzt.
5. Setzen Sie den Kolben gemäß seinem Pfeil ein (zur Auslassseite), ölen Sie Kolbenbolzen und Pleuelauge und setzen Sie dann die Clips ein, ohne sie zu verbiegen, mit der Öffnung gegenüber der Aussparung. Ein Clip, der einmal herausgesprungen ist, wird durch neue Kolbenbolzensicherungen ersetzt, niemals wiederverwendet.
6. Bauen Sie mit einem neuen Topend-Dichtsatz zusammen und ziehen Sie den Zylinderkopf über Kreuz mit dem vom Hersteller vorgeschriebenen Drehmoment an.
7. Füllen Sie Kühlflüssigkeit auf und setzen Sie eine neue Zündkerze ein.
8. Fahren Sie den Motor ein: sanft warmfahren, mit wechselnden Drehzahlen und in der ersten Stunde ohne längere Volllast.

Warum ATHENA?

Athena wurde 1973 in der Nähe von Vicenza gegründet und ist ein italienischer Spezialist für Motordichtungen, die das Unternehmen seit seinen Anfängen auf eigenen Fertigungslinien herstellt – und zugleich ein anerkannter Hersteller von Kolben und Zylinderkits. Die Marke ist Erstausrüster von Herstellern wie KTM, Ducati, Fantic, Piaggio oder Triumph und Partner der Motocross-Weltmeisterschaft MXGP.

Ersatzteile und passendes Zubehör

• Kolbenringe : VERTEX · PROX
• Kolbenbolzen : WOSSNER CW15 · WOSSNER WP032
• Kolbenbolzensicherungen : VERTEX
• Topend-Dichtsatz : VHM SK33000.VITON · VHM SK33000
• Pleuelauge-Nadellager : NTN
• Kühlflüssigkeit : TWIN AIR 1 L · MOTUL 1 L
• 2-Takt-Öl : LIQUI MOLY 1 L 3065 · LIQUI MOLY 1 L 3063

Häufige Fragen

Wird der Kolben komplett geliefert?
Ja: Kolben, Kolbenbolzen, Clips und Kolbenring(e). Den Topend-Dichtsatz müssen Sie separat einplanen, denn eine Zylinderkopf- oder Zylinderfußdichtung wird nie wiederverwendet.

Welche Ausführung bestellen?
Messen Sie Ihren Zylinder: A, B entsprechen unterschiedlichen tatsächlichen Durchmessern (53,94 bis 53,95 mm). Die Klasse richtet sich nach dem vom Hersteller vorgeschriebenen Kolbeneinbauspiel.

Kann man später nur die Kolbenringe wechseln?
Ja, solange Kolben und Zylinder innerhalb ihrer Toleranzen liegen. Die Ersatz-Kolbenringe gibt es einzeln, ebenso den Kolbenbolzen und die Clips.

Muss das Nadellager im Pleuelauge gewechselt werden?
Es ist nicht im Lieferumfang. Prüfen Sie es bei jedem Kolbenwechsel und ersetzen Sie das Nadellager beim geringsten Spiel oder bei rauem Lauf.

Kompatibilität

Prüfen Sie vor der Bestellung das genaue Modell und Baujahr Ihres Motorrads in der Liste unten.

Passend für:
TM RACING EN 125 2005
TM RACING EN 125 2004
TM RACING EN 125 2003
TM RACING EN 125 2002
TM RACING EN 125 2001
TM RACING EN 125 2000
