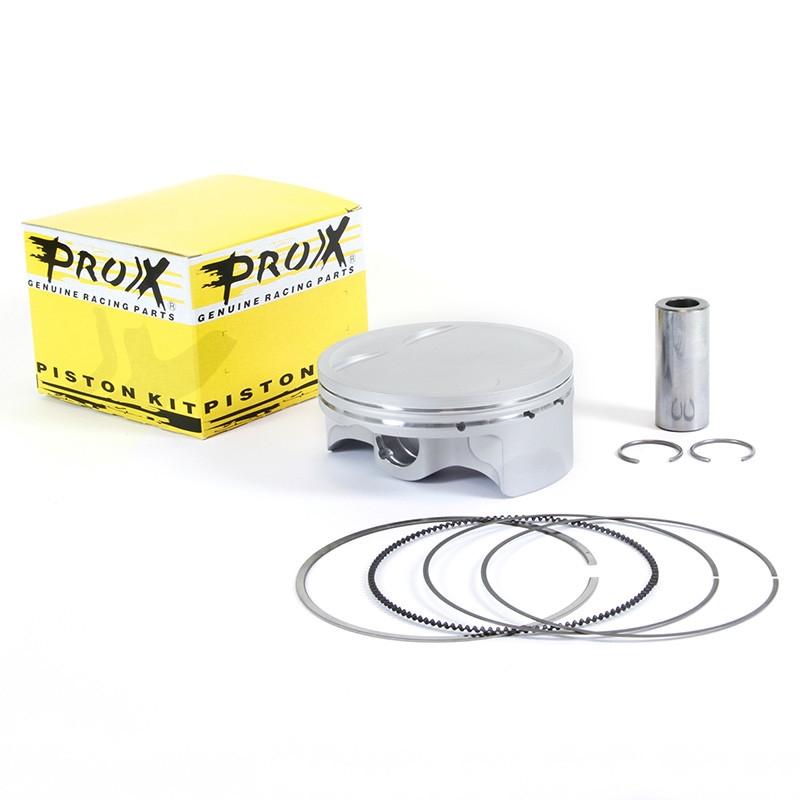

PROX Kolbenkit Ref. 01.6601.A für HUSQVARNA TC 570, TC 610, TE 570, TE 610 1999-2003

Das Kolbenkit PROX 01.6601.A (Ø 97,94 mm) ersetzt das Originalteil an folgenden Modellen: HUSQVARNA TC 570, TC 610, TE 570, TE 610 von 1999 bis 2003. Im Herzen des Topends steckt der Kolben die Hitze und den Druck jeder Zündung weg. Ist er verschlissen, dichten die Kolbenringe nicht mehr zum Zylinder ab: Kompression und Leistung sinken, die Gefahr eines Kolbenfressers steigt.

Die Vorteile

• Überwiegend in Japan bei Erstausrüstungs-Herstellern gefertigt (ProX-Katalog).
• Komplettes Kit: Kolben, Kolbenringe, Kolbenbolzen und Sicherungsclips.
• Passend für beschichtete (Nikasil) und gebuchste Serienzylinder. Nicht für verchromte Zylinder geeignet.
• Durchmesserklassen auf den Hundertstelmillimeter genau für ein präzises Spiel zwischen Kolben und Zylinder.

Technische Daten

• Marke: PROX
• Herstellernummer: 01.6601.A
• Übermaß: A
• Kolbendurchmesser: 97,94 mm
• Klasse: A (prüfen Sie, ob sie zu Ihrem Zylinder passt)
• Gewicht: 460 g
• Motor: 4-Takt

Wann wechseln?

• Leistungsverlust, müder Durchzug, schlechteres Anspringen: Die Kompression lässt nach.
• Immer deutlicheres Kolbenklappern bei kaltem Motor.
• Beim Zerlegen: senkrechte Riefen am Kolbenhemd, festgebackene oder verschlissene Kolbenringe, dicke Ölkohleschicht auf dem Kolbenboden.
• Beim Viertakter: Ölverbrauch, blauer Rauch und verrußte Zündkerze.

Wechseln Sie den Kolben nach den Vorgaben im Wartungshandbuch Ihres Motorrads, im Rennbetrieb früher, und sofort, sobald diese Symptome auftreten. Als Richtwert von Cross-Mania gelten 30 bis 60 Betriebsstunden, je nachdem, ob Sie Rennen fahren oder in der Freizeit unterwegs sind. Vermessen Sie dabei immer auch den Zylinder: Ein neuer Kolben in einem unrunden Zylinder hält nicht lange.

Einbautipps

1. Reinigen und prüfen Sie den Zylinder: Durchmesser, Unrundheit, Konizität und Zustand der Beschichtung.
2. Prüfen Sie das Stoßspiel jedes Kolbenrings im Zylinder anhand der Werte aus dem Handbuch oder der Anleitung des Herstellers.
3. Montieren Sie die Kolbenringe mit der Markierung nach oben und mit versetzten Ringstößen; die Enden des Ölabstreifrings dürfen nie übereinanderliegen.
4. Setzen Sie den Kolben gemäß seinem Pfeil ein (zur Auslassseite), ölen Sie Kolbenbolzen und Pleuelauge und setzen Sie dann die Clips ein, ohne sie zu verbiegen, mit der Öffnung gegenüber der Aussparung. Ein Clip, der einmal herausgesprungen ist, wird durch neue Kolbenbolzensicherungen ersetzt, niemals wiederverwendet.
5. Bauen Sie mit einem neuen Topend-Dichtsatz zusammen und ziehen Sie den Zylinderkopf über Kreuz mit dem vom Hersteller vorgeschriebenen Drehmoment an.
6. Füllen Sie Kühlflüssigkeit auf, setzen Sie eine neue Zündkerze ein und machen Sie einen Ölwechsel mit frischem Motoröl und neuem Filter.
7. Fahren Sie den Motor ein: sanft warmfahren, mit wechselnden Drehzahlen und in der ersten Stunde ohne längere Volllast.

Warum PROX?

ProX Racing Parts beliefert Motocross-Fahrer seit 1975 von seinem Firmensitz in der Nähe von Amsterdam aus mit Motor- und Kupplungsteilen. Laut eigenem Katalog wird der Großteil der Teile in Japan gefertigt, bei Herstellern, die auch für die japanischen Motorradhersteller produzieren.

Ersatzteile und passendes Zubehör

• Kolbenringe : PROX · WOSSNER
• Kolbenbolzen : WOSSNER WP009-SP · WOSSNER CW22
• Kolbenbolzensicherungen : WOSSNER
• Topend-Dichtsatz : ATHENA S410220015001 · ATHENA S410220001002/1
• Zündkerze : NGK 5096 · NGK 7411
• Kühlflüssigkeit : LIQUI MOLY 1 L · TWIN AIR
• 4-Takt-Motoröl : LIQUI MOLY 10W40 1 L · MOTUL 10W50

Häufige Fragen

Sind die Dichtungen im Kit enthalten?
Nein: Das Kit umfasst Kolben, Kolbenringe, Kolbenbolzen und Clips. Planen Sie einen Topend-Dichtsatz mit ein, denn eine Zylinderkopf- oder Zylinderfußdichtung wird nie wiederverwendet.

Kann man später nur die Kolbenringe wechseln?
Ja, solange Kolben und Zylinder innerhalb ihrer Toleranzen liegen. Die Ersatz-Kolbenringe gibt es einzeln, ebenso den Kolbenbolzen und die Clips.

Kompatibilität

Prüfen Sie vor der Bestellung das genaue Modell und Baujahr Ihres Motorrads in der Liste unten.

Passend für:
HUSQVARNA TC 570 2002
HUSQVARNA TC 570 2001
HUSQVARNA TC 610 2003
HUSQVARNA TC 610 2002
HUSQVARNA TC 610 2001
HUSQVARNA TC 610 2000
HUSQVARNA TC 610 1999
HUSQVARNA TE 570 2002
HUSQVARNA TE 570 2001
HUSQVARNA TE 610 2003
HUSQVARNA TE 610 2002
HUSQVARNA TE 610 2001
HUSQVARNA TE 610 2000
HUSQVARNA TE 610 1999
