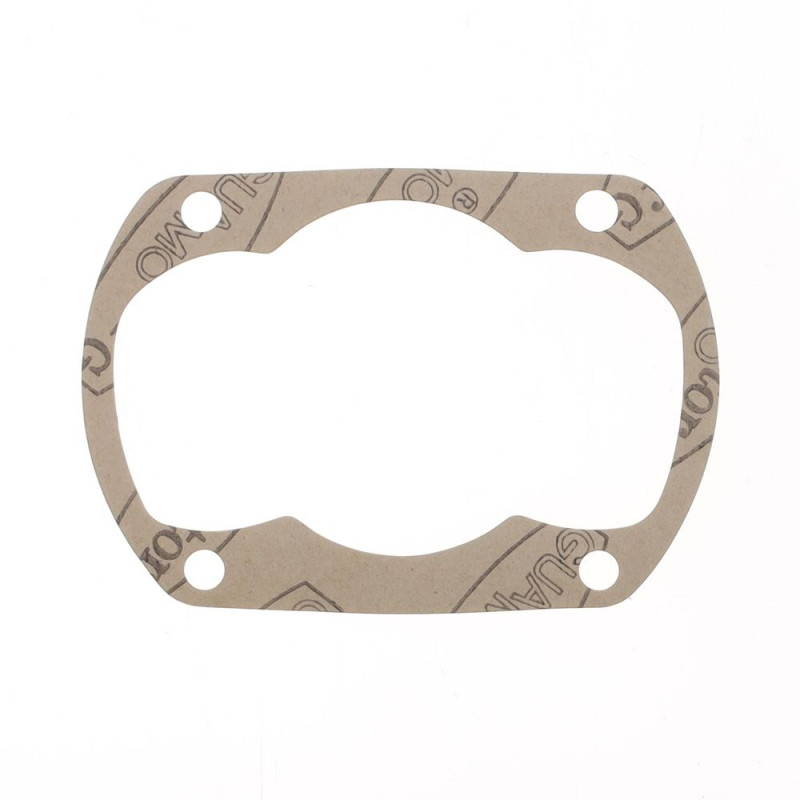

ATHENA Zylinderfußdichtung für KTM GS 250, MX 250 1974-1979

Die Zylinderfußdichtung ATHENA ist für KTM GS 250, MX 250 von 1974 bis 1979 ausgelegt. Die Zylinderfußdichtung dichtet zwischen Zylinder und Motorgehäuse ab. Ihre Stärke ist entscheidend: Sie bestimmt die Höhe des Zylinders und damit Quetschspalt, Kompression und beim Zweitakter die Steuerzeiten der Kanäle.

Die Vorteile

• Für dasselbe Motorrad in mehreren Stärken erhältlich.
• Laut Athena das richtige Werkzeug, um Quetschspalt, Verdichtung und Steuerzeiten einzustellen.

Technische Daten

• Marke: ATHENA
• Herstellernummern: S410270006009, S410270006010, S410270006011, S410270006012
• Erhältliche Ausführungen: 0,20 mm: Ref. S410270006009; 0,30 mm: Ref. S410270006010; 0,50 mm: Ref. S410270006011; 1 mm: Ref. S410270006012
• Gewicht: 50 g
• Motor: 2-Takt

Die richtige Dicke wählen

Messen Sie die Stärke der alten Dichtung mit dem Messschieber und verbauen Sie dieselbe, es sei denn, Sie passen den Quetschspalt gezielt an. Eine dickere Dichtung vergrößert den Quetschspalt und senkt die Kompression, eine dünnere bewirkt das Gegenteil. Messen Sie nach jeder Änderung der Dichtungsstärke den Quetschspalt mit Lötzinn.

Wann wechseln?

• Austretendes Öl oder Wasser am Zylinderfuß.
• Beim Ausbau gequetschte oder gerissene Dichtung.

Bei jedem Ausbau des Zylinders: Eine gequetschte Zylinderfußdichtung wird nicht wiederverwendet.

Einbautipps

1. Reinigen Sie die Dichtfläche am Motorgehäuse und den Zylinderfuß, ohne sie zu zerkratzen.
2. Legen Sie die Dichtung trocken und genau zentriert auf die Stehbolzen.
3. Ziehen Sie den Zylinder über Kreuz mit dem vom Hersteller vorgeschriebenen Drehmoment an.
4. Haben Sie die Dichtungsstärke geändert, messen Sie den Quetschspalt, bevor Sie den Zylinderkopf mit einer neuen Zylinderkopfdichtung montieren.

Warum ATHENA?

Das italienische Unternehmen Athena, 1973 nahe Vicenza gegründet, konstruiert Dichtungen, Kolben und Zylinderkits für Motorräder. Als Erstausrüster von KTM, Ducati, Fantic, Piaggio oder Triumph und Partner der MXGP-Weltmeisterschaft entwickelt Athena seine Teile auf dem Prüfstand und auf der Strecke gemeinsam mit Rennteams.

Ersatzteile und passendes Zubehör

• Topend-Dichtsatz : INNTECK · ATHENA
• Kolben : ATHENA S4F06750001 · ATHENA S4F068500010
• Kolbenringe : VERTEX
• Kühlflüssigkeit : LIQUI MOLY 1 L · TWIN AIR

Häufige Fragen

Welche Stärke ist die richtige?
Die Ihrer Originaldichtung, es sei denn, Sie stellen den Quetschspalt gezielt ein. Erhältliche Dicken: 0,20 mm, 0,30 mm, 0,50 mm, 1 mm.

Müssen die anderen Dichtungen auch gewechselt werden?
Ja, sobald der Zylinder ausgebaut ist: Ein Topend-Dichtsatz enthält alle Dichtungen, die erneuert werden müssen.

Kompatibilität

Prüfen Sie vor der Bestellung das genaue Modell und Baujahr Ihres Motorrads in der Liste unten.

Passend für:
KTM GS 250 1979
KTM GS 250 1978
KTM GS 250 1977
KTM GS 250 1976
KTM GS 250 1975
KTM GS 250 1974
KTM MX 250 1979
KTM MX 250 1978
KTM MX 250 1977
KTM MX 250 1976
KTM MX 250 1975
KTM MX 250 1974
