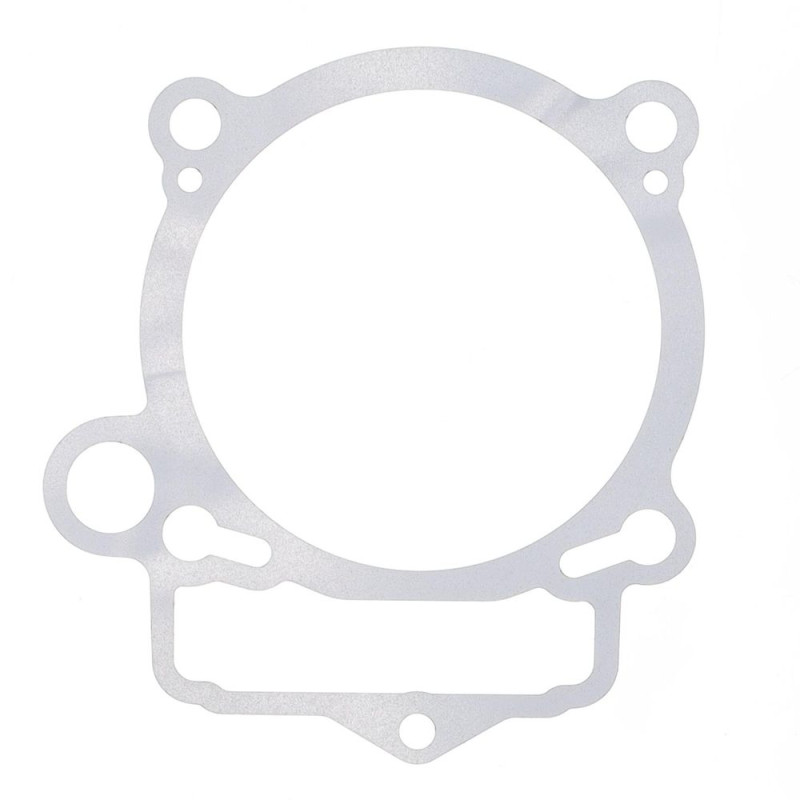

ATHENA Zylinderfußdichtung für KTM, HUSQVARNA und GAS GAS 2016-2023

Die Zylinderfußdichtung ATHENA ist für KTM EXCF 250, EXCF 350, SXF 250, SXF 350, XCF 250, XCF 350, GAS GAS ECF 250, ECF 350, EXF 250, EXF 350, MCF 250, MCF 350 und HUSQVARNA FC 250, FC 350, FE 250, FE 350, FX 350 von 2016 bis 2023 ausgelegt. Die Zylinderfußdichtung sitzt unter dem Zylinder und ist mehr als nur ein Dichtelement: Ihre Stärke legt die Zylinderhöhe fest und damit Quetschspalt und Kompression des Motors.

Die Vorteile

• Für dasselbe Motorrad in mehreren Stärken erhältlich.
• Laut Athena das richtige Werkzeug, um Quetschspalt, Verdichtung und Steuerzeiten einzustellen.

Technische Daten

• Marke: ATHENA
• Herstellernummern: S410270006111, S410270006112, S410270006113, S410270006103, S410270006114, S410270006115
• Erhältliche Ausführungen: 0,10 mm: Ref. S410270006111; 0,20 mm: Ref. S410270006112; 0,30 mm: Ref. S410270006113; 0,40 mm: Ref. S410270006103; 0,50 mm: Ref. S410270006114; 0,60 mm: Ref. S410270006115
• Gewicht: 30 g
• Motor: 4-Takt

Die richtige Dicke wählen

Messen Sie die Stärke der alten Dichtung mit dem Messschieber und verbauen Sie dieselbe, es sei denn, Sie passen den Quetschspalt gezielt an. Eine dickere Dichtung vergrößert den Quetschspalt und senkt die Kompression, eine dünnere bewirkt das Gegenteil. Messen Sie nach jeder Änderung der Dichtungsstärke den Quetschspalt mit Lötzinn.

Wann wechseln?

• Austretendes Öl oder Wasser am Zylinderfuß.
• Beim Ausbau gequetschte oder gerissene Dichtung.

Bei jedem Ausbau des Zylinders: Eine gequetschte Zylinderfußdichtung wird nicht wiederverwendet.

Einbautipps

1. Reinigen Sie die Dichtfläche am Motorgehäuse und den Zylinderfuß, ohne sie zu zerkratzen.
2. Legen Sie die Dichtung trocken und genau zentriert auf die Stehbolzen.
3. Ziehen Sie den Zylinder über Kreuz mit dem vom Hersteller vorgeschriebenen Drehmoment an.
4. Haben Sie die Dichtungsstärke geändert, messen Sie den Quetschspalt, bevor Sie den Zylinderkopf mit einer neuen Zylinderkopfdichtung montieren.

Warum ATHENA?

Athena wurde 1973 in der Nähe von Vicenza gegründet und ist ein italienischer Spezialist für Motordichtungen, die das Unternehmen seit seinen Anfängen auf eigenen Fertigungslinien herstellt – und zugleich ein anerkannter Hersteller von Kolben und Zylinderkits. Die Marke ist Erstausrüster von Herstellern wie KTM, Ducati, Fantic, Piaggio oder Triumph und Partner der Motocross-Weltmeisterschaft MXGP.

Ersatzteile und passendes Zubehör

• Topend-Dichtsatz : MOOSE · VERTEX
• Kolben : PROX 01.6333.A · PROX 01.6333.A
• Kolbenringe : PROX 02.6351 · PROX 02.6333
• Kühlflüssigkeit : LIQUI MOLY 1 L · TWIN AIR

Häufige Fragen

Welche Stärke ist die richtige?
Die Ihrer Originaldichtung, es sei denn, Sie stellen den Quetschspalt gezielt ein. Erhältliche Dicken: 0,10 mm, 0,20 mm, 0,30 mm, 0,40 mm, 0,50 mm, 0,60 mm.

Müssen die anderen Dichtungen auch gewechselt werden?
Ja, sobald der Zylinder ausgebaut ist: Ein Topend-Dichtsatz enthält alle Dichtungen, die erneuert werden müssen.

Kompatibilität

Prüfen Sie vor der Bestellung das genaue Modell und Baujahr Ihres Motorrads in der Liste unten.

Passend für:
GAS GAS ECF 250 2023
GAS GAS ECF 250 2022
GAS GAS ECF 250 2021
GAS GAS ECF 350 2023
GAS GAS ECF 350 2022
GAS GAS ECF 350 2021
GAS GAS EXF 250 2023
GAS GAS EXF 250 2022
GAS GAS EXF 250 2021
GAS GAS EXF 350 2023
GAS GAS EXF 350 2022
GAS GAS EXF 350 2021
GAS GAS MCF 250 2023
GAS GAS MCF 250 2022
GAS GAS MCF 250 2021
GAS GAS MCF 350 2023
GAS GAS MCF 350 2022
HUSQVARNA FC 250 2022
HUSQVARNA FC 250 2021
HUSQVARNA FC 250 2020
HUSQVARNA FC 250 2019
HUSQVARNA FC 250 2018
HUSQVARNA FC 250 2017
HUSQVARNA FC 250 2016
HUSQVARNA FC 350 2022
HUSQVARNA FC 350 2021
HUSQVARNA FC 350 2020
HUSQVARNA FC 350 2019
HUSQVARNA FC 350 2018
HUSQVARNA FC 350 2017
HUSQVARNA FC 350 2016
HUSQVARNA FE 250 2023
HUSQVARNA FE 250 2022
HUSQVARNA FE 250 2021
HUSQVARNA FE 250 2020
HUSQVARNA FE 250 2019
HUSQVARNA FE 250 2018
HUSQVARNA FE 250 2017
HUSQVARNA FE 350 2023
HUSQVARNA FE 350 2022
HUSQVARNA FE 350 2021
HUSQVARNA FE 350 2020
HUSQVARNA FE 350 2019
HUSQVARNA FE 350 2018
HUSQVARNA FE 350 2017
HUSQVARNA FX 350 2022
HUSQVARNA FX 350 2021
HUSQVARNA FX 350 2020
HUSQVARNA FX 350 2019
HUSQVARNA FX 350 2018
HUSQVARNA FX 350 2017
KTM EXCF 250 2023
KTM EXCF 250 2022
KTM EXCF 250 2021
KTM EXCF 250 2020
KTM EXCF 250 2019
KTM EXCF 250 2018
KTM EXCF 250 2017
KTM EXCF 350 2023
KTM EXCF 350 2022
KTM EXCF 350 2021
KTM EXCF 350 2020
KTM EXCF 350 2019
KTM EXCF 350 2018
KTM EXCF 350 2017
KTM SXF 250 2022
KTM SXF 250 2021
KTM SXF 250 2020
KTM SXF 250 2019
KTM SXF 250 2018
KTM SXF 250 2017
KTM SXF 250 2016
KTM SXF 350 2022
KTM SXF 350 2021
KTM SXF 350 2020
KTM SXF 350 2019
KTM SXF 350 2018
KTM SXF 350 2017
KTM SXF 350 2016
KTM XCF 250 2022
KTM XCF 250 2021
KTM XCF 250 2020
KTM XCF 250 2019
KTM XCF 250 2018
KTM XCF 250 2017
KTM XCF 250 2016
KTM XCF 350 2022
KTM XCF 350 2021
KTM XCF 350 2020
KTM XCF 350 2019
KTM XCF 350 2018
KTM XCF 350 2017
KTM XCF 350 2016
